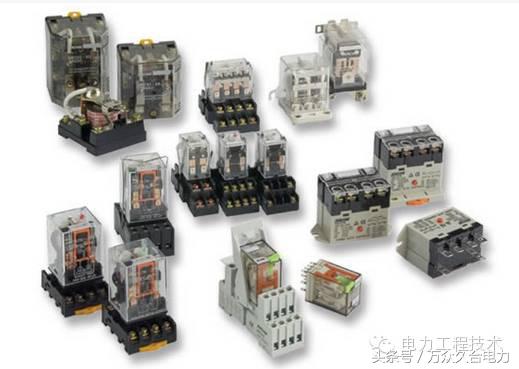

继电器 　　

　　

　　继电器(英文名： relay )为电气控制装置，是当输入量(励磁量)的变化达到规定的要求时，在电气输出电路中使被控制量以规定的步长变化的电气设备。 控制系统(也称为输入电路)、被控制系统(也称为输出电路)的相互关系。 通常应用于自动化的控制电路，但实际上是用小电流控制大电流动作的“自动开关”。 因此，在电路中起着自动调节、安全保护、转换电路等作用。 　　

　　

　　 　　

　　

　　3.1继电器的作用 　　

　　

　　继电器一般具有一定的输入变量(例如，反映电流、电压、功率、阻抗、频率、温度、压力、速度、光等)的感应机构)、输入部。 能够对被控制电路进行"接通"、"断开"控制的致动器(输出部)； 在继电器的输入部和输出部之间，还有结合隔离输入量，驱动功能处理和输出部的中间机构(驱动部) 　　

　　

　　3.2继电器分类 　　

　　

　　作用：控制、放大、联锁、保护、调节 　　

　　

　　分类： 　　

　　

　　不同用途：继电器的控制和保护 　　

　　

　　按工作原理可分为电磁式、感应式、电动式、电子式、机械式 　　

　　

　　按输入量：电流、电压、时间、速度、压力 　　

　　

　　不同动作时间：瞬时、延迟继电器 　　

　　

　　特点：额定电流5A以下 　　

　　

　　 　　

　　

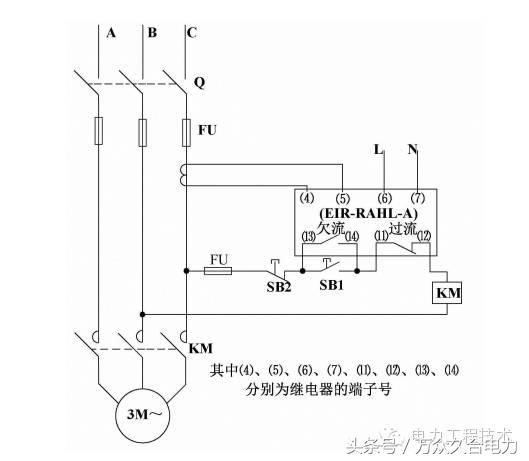

　　3.3电流继电器 　　

　　

　　动作电流Iq :使电流继电器动作所需的电流值； 　　

　　

　　返回电流If :电流继电器动作回到原来状态时的电流值； 　　

　　

　　返回系数Kf :返回值与动作值之比，Kf=If /Iq。 　　

　　

　　 　　

　　

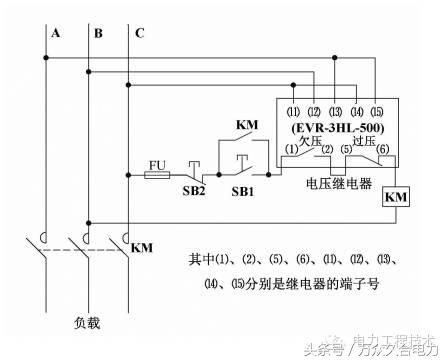

　　3.4电压继电器 　　

　　

　　特点：线圈与电路并联，匝数多，导线细 　　

　　

　　分类：过电压继电器和欠电压继电器 　　

　　

　　结构原理：与电流继电器相似 　　

　　

　　 　　

　　

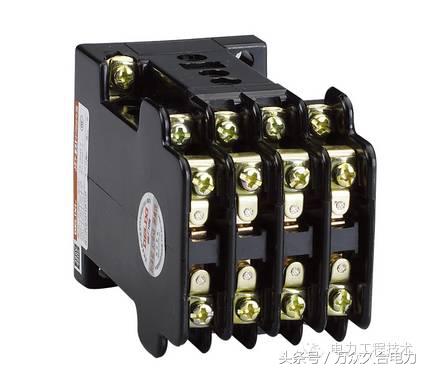

　　3.5中间继电器 　　

　　

　　中间继电器实质上是电压继电器，结构和工作原理与接触器相同。 但是，其接点数量很多，电路中主要是扩展接点的数量。 另外，触头的额定电流较大。 　　

　　

　　 　　

　　

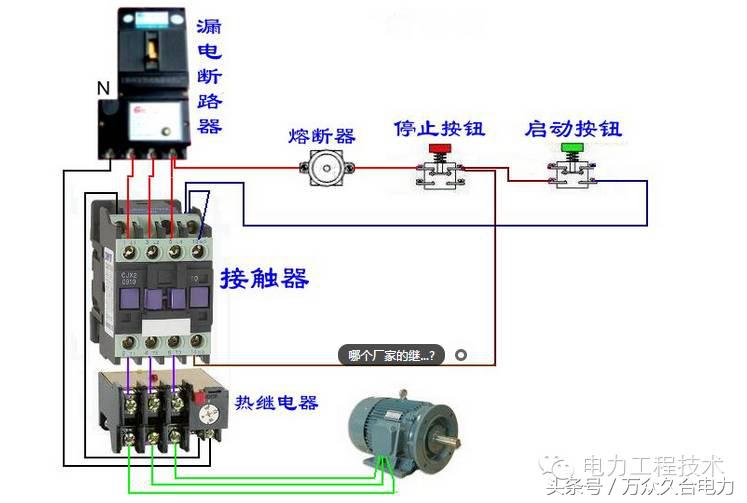

　　3.6热敏继电器 　　

　　

　　作用：电机过载保护 　　

　　

　　结构：由发热元件、双金属片、触头和工作机构等部分组成。 　　

　　

　　使用：作为电动机的过载保护，注意与保险丝的配合。 　　

　　

　　选择： IeRIed 　　

　　

　　IeR :热继电器热元件的额定电流； 　　

　　

　　Ied :电机的额定电流。 　　

　　

　　 　　

　　

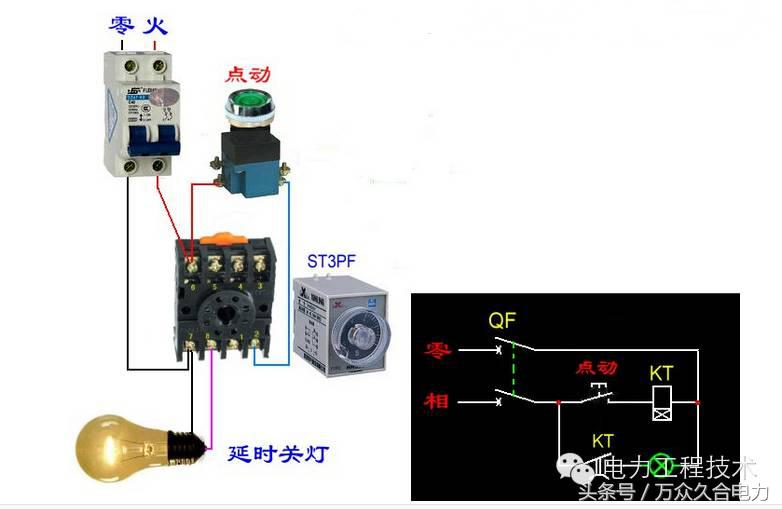

　　3.7时间继电器 　　

　　

　　时间继电器是利用电磁原理和机械原理实现延迟控制的控制设备。 　　

　　

　　其种类很多，有空气衰减型、电动型、电子型等。 　　

　　

　　交流电路经常采用气动阻尼型时间继电器，利用空气通过节流孔节流的原理获得延迟动作。 由电磁系统、延时机构、触点三部分组成。 　　

　　

　　时间继电器有通电延迟型和断开延迟型两种。 　　

　　

　　空气衰减型时间继电器延迟范围广，有0.4~60s和0.4~180s两种。 结构简单，但精度低 　　

　　

　　 　　

　　

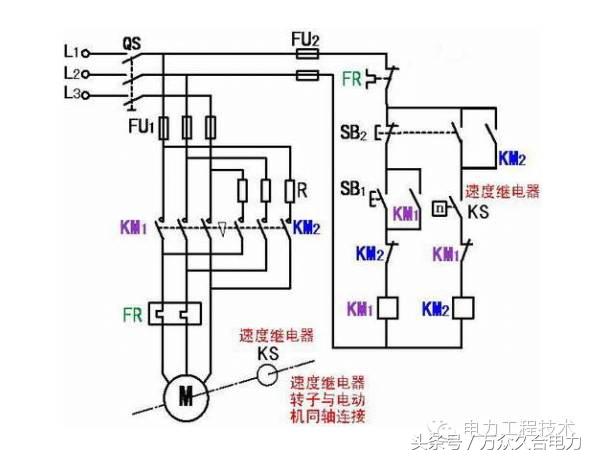

　　3.8速度继电器 　　

　　

　　作用：根据速度大小开关电路 　　

　　

　　结构：定子、转子和触头 　　

　　

　　原理：与异步电动机相似 　　

　　

　　参数：工作转速： 120rpm复位转速： 100rpm 　　

　　

　　 　　

　　

　　3.9型号标志 　　

　　

　　一般国产继电器型号的命名由四个部分组成。 第一部分第二部分第三部分第四部分。 　　

　　

　　继电器形式的第一部分用字母表示继电器的主称类型。 　　

　　

　　JR――小功率继电器 　　

　　

　　JZ――中功率继电器 　　

　　

　　JQ――大功率继电器 　　

　　

　　JC――磁电式继电器 　　

　　

　　JU――热继电器或温度继电器度 　　

　　

　　JT――特殊继电器 　　

　　

　　JM――脉冲继电器 　　

　　

　　JS――时间接力 　　

　　

　　JAG――有触点继电器 　　

　　

　　继电器形式的第二部分用字母表示继电器的形状、特征。 　　

　　

　　w——微 　　

　　

　　x——小型 　　

　　

　　C——超小型 　　

　　

　　继电器形式的第三部分用数字表示产品编号。 　　

　　

　　用数字表示序列号 　　

　　

　　继电器形式的第四部分用字母表示防护特征。 　　

　　

　　f——封闭式 　　

　　

　　m--密封式 　　

　　

　　例如，JRX-13F (封闭式小功率小型继电器)。 　　

　　

　　JR――小功率继电器 　　

　　

　　x——小型 　　

　　

　　13――序列号
