开关跳闸的原因及对策 　　

　　

　　第一，开关本身存在质量问题。 　　

　　

　　有些质量差的开关(断路器)使用时间一长，脱口而出的机构就会疲劳，有时会跳闸。 这个时候，我们必须更换质量好的开关。 　　

　　

　　 　　

　　

　　第二，开关二次侧存在短路现象。 　　

　　

　　这种情况比较常见。 也就是说，开关二次侧的电缆和设备存在短路现象。 的相与相之间，或相对地线之间有短路现象，或设备(主要是电机)有短路或接地现象，合闸后往往迅速跳闸。 据统计，这在航程中几乎占一半的比例。 我们经常使用绝缘表或万用表测量短路情况。 低压可以使用0~500V的摇表，高压可以使用0~2500V的摇表进行测量。 如果电缆的相与相间、或者相与接地线之间有导通，说明电缆短路引起了跳闸。 电机要求打开接线盒，依次测量线头与其他线头之间、线头与地面的导通。 通常，6个抽头中，只有1组导通。 也就是说，属于同一绕组。 有一对多导通时，表示电机相间或相对短路。 关于电缆的短路，只要发现短路，就只能重新制作连接器，进行绝缘处理。 另一方面，如果电机短路，则相对难以处理，只能更换新的电机或重新修复绕组。 　　

　　

　　第三，开关二次侧存在虚接现象 　　

　　

　　开关的二次侧存在短路现象，电流增大，超过开关的整定值而跳闸。 这种现象也很普遍。 开关二次侧某一点的接线太虚，不可靠，电流急剧变大。 由下式可知， 　　

　　

　　因为q=I2rt(1-1) 　　

　　

　　其中q—发热量、单位瓦、( w； 　　

　　

　　I——流动的电流，单位为安培，( a )； 　　

　　

　　r——电阻，单位为欧姆，()； 　　

　　

　　s——接触面积，单位为平方米，( m2 ) )。 　　

　　

　　p-功率，单位为瓦特( w ) )。 　　

　　

　　虚连接会导致电阻变大，电流变大，电压下降。 (为了使设备维持一定的电力，电流变大，只能降低电压。 可以使用合格的电流钳仪进行测量，但发现运行电流大于额定值或正常运行电流较大。 这表明是因为虚接。 请立即检查配线处并拧紧。 　　

　　

　　 　　

　　

　　四.电缆型号选择存在问题。 　　

　　

　　一般来说，电缆在长距离上有一定的电压降，但该电压降与功率的平方成正比，与电缆本身的电阻成反比，与电压成反比。 下面的公式是电缆的压降公式。 　　

　　

　　其中 　　

　　

　　p-电阻损耗，单位为w (瓦； 　　

　　

　　I——线电流，单位为a (安培； 　　

　　

　　R——一根电缆的电阻，单位为(欧姆)； 　　

　　

　　U—- -电缆线间电压，单位为螺栓，( v )； 　　

　　

　　COS―机器的功率因数 　　

　　

　　也就是说，电缆的截面积太小，实际工作的电流超过了电缆本身的最大工作电流。 由此，实际动作的电流大幅增大，电压大幅下降，电缆变热，动作的电流超过开关的额定电流值(或整定值)，在更严重的情况下，可能会引起电缆的内部相与相短路，导致开关跳闸 　　

　　

　　 　　

　　

　　可以用钳形仪表直接测量三相电缆各相的电流值，如果测量的运行电流值大于电机的额定电流(或超过热继电器的整定值)，就会跳闸。 　　

　　

　　解决这些问题的关键是根据电机的额定电流值，选择一至两个大电流等级的电缆供电，从而减少电缆本身的电阻，减少电压降。 也就是说，这是常见的“在大设备上使用小电缆”带来的直接、消极的效果吧。 因此，作为电工，正确选择电缆型号和截面积是最基本、最重要的知识点，直接影响生产、安全等各个方面。 　　

　　

　　第五，电流继电器或速度切断继电器动作，开关跳闸。 　　

　　

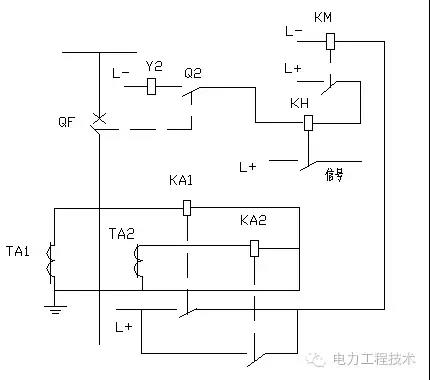

　　第六，这在电磁开关线路中很常见。 也就是说，开关的闭合线圈和脱扣线圈由电流或速断继电器控制。 观察电流继电器和速度断路继电器的原理图可知，三相电路中的任意一个相电路KA1、KA2或KA3动作时，跳闸线圈Y2动作，开关跳闸。 　　

　　

　　 　　

　　

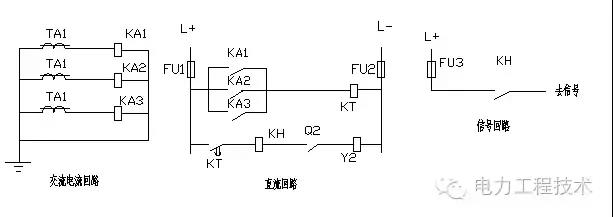

　　时限电流继电保护电路展开图 　　

　　

　　 　　

　　

　　解决此问题的关键是查看信号卡显示电流继电器的动作或速度切断继电器的动作。 电流继电器动作时，线路中存在大电流，产生大电流的原因是负载增加或设备故障导致的大电流(例如轴承卡死、卡死等)，还是电缆连接部虚连接或开关、接触器等触电接触不良导致的大电流 　　

　　

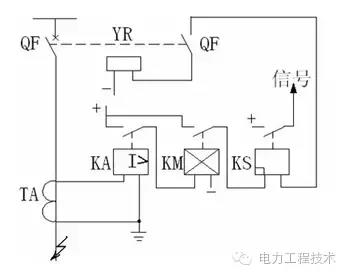

　　快动继电器的动作主要由误动作或二次侧短路电流引起。 在没有动作的情况下，如果我们发现我们只需要重新接通一次，就不会再动作了，那就是误动作造成的。 一般来说，误动作所占的比例很少。 重新接通后，开关立即启动，跳闸时，一定是短路引起的。 只能从短路的角度分析原因。 短路引起的原因之前有分析过，所以不做说明。 　　

　　

　　 　　

　　

　　第六，接地跳闸。 　　

　　

　　主要是电气设备的电源线和外壳或电机的绕组和外壳存在接地现象，属于工作所需的框架，但直流工作与外壳连接的情况除外。 由于电源线和绕组与设备外壳接触或连接，实际上会构成短路，引起跳闸。 通过绝缘摇表或万用表测量电源线和绕组与外壳是否导通，就可以知道是否接地。 如果导通的话，就是接地了。 电机接地时，只能更换电机或重新缠绕定子绕组。 由于绝缘降低而导致的接地，通过加热可以提高定子的绝缘性能，并可以测量是否接地。 电源线的接地需要寻找接地点并使其分离，可以解决问题。 　　

　　

　　 　　

　　

　　第七，其他隐藏原因间接导致开关跳闸。 　　

　　

　　如设备的机械系统、液压系统那样，一旦发生问题，也会间接影响电气系统，导致开关跳闸。 例如，使用空压机时，如果调整压力过高(超过额定压力)，电机会过载动作，电流增大，热继电器动作，影响跳闸停止。 　　

　　

　　 　　

　　

　　总之，开关跳闸是我们日常生活中比较普遍的现象，如何分析跳闸的原因，如何解决跳闸，只有我们不断学习和总结，才能快速准确地判断问题，解决问题。
